Giá bán: 295.000 đ

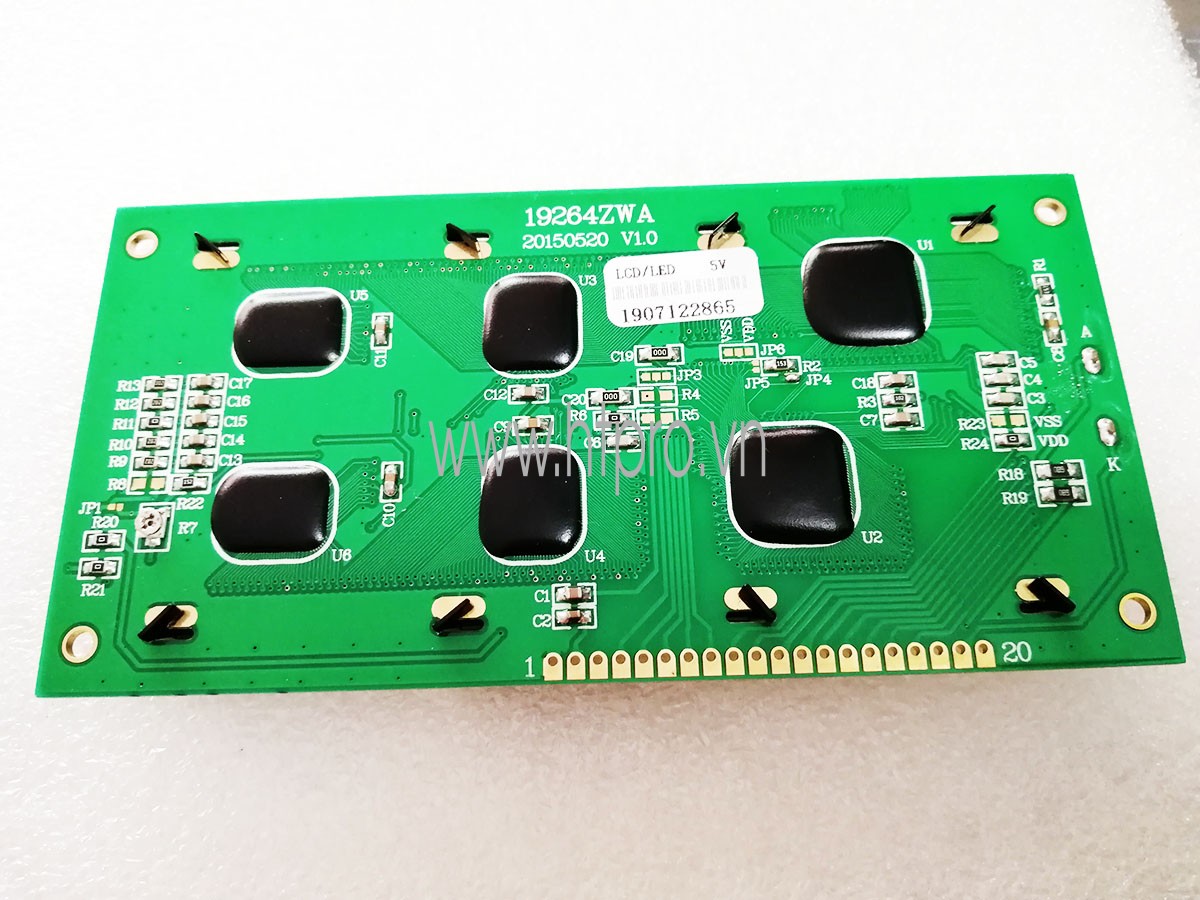

LCD 192x64ZWA màn hình màu xanh lá, chữ số màu đen. Sử dụng chip: ST7920
Số lượng | Đơn giá (đ) |
---|---|
1 -> 1 | 295.000 |
2 -> 5 | 290.000 |
6 -> 10 | 285.000 |
Loại hiển thị | STN |
Màu sắc hiển thị | Nền xanh lá, chữ đen. |
Chế độ làm việc | Chuyển đổi / Chờ |
Viewing angle | 6 o'clock |
Ánh sáng nền | LED / ánh sáng trắng |
Controller | ST7920 or compatible IC |
Data bus | 8-bit song song |
Nhiệt độ hoạt động | -20 oC - +70 oC |
Giới hạn nhiệt độ | -30 oC - +80 oC |
Ma trận điểm | 192x 64 pixel |
Kích thước điểm ảnh | 0.458 x 0.458mm |
Point center distance | 0.508 x 0.508mm |
Field of | 104.0 x 39.0mm |
Khoảng hoạt động DxR | 140 x 39 mm |
Trọng lượng | 88.5g |
Số chân | Tên | Loại chân | Chức năng |
1 | VSS | -- | MASS ( GND) |
2 | VDD | -- | Điện áp VDD ( từ 3 đến 5V) |
3 | V0 | -- | Điều khiển độ tương phản GLCD, thường nối với chân Vout qua chiết áp để điều chỉnh độ sáng. |
4 | /RST | I | Reset GLCD, mức tích cực thấp |
5 | RS(CS) | I | *) chế độ song song: ● RS = 0: Khi MPU thực hiện thao tác mô đun đọc, nó trỏ đến bộ đếm địa chỉ. Khi MPU thực hiện thao tác mô đun ghi, nó trỏ đến thanh ghi lệnh. ● RS = 1: Bất kể hoạt động đọc / ghi MPU, nó đều trỏ đến thanh ghi dữ liệu. *) Chế độ cổng nối tiếp: CS: Tín hiệu chọn chip nối tiếp, tích cực mức cao. |
6 | R/W(SID) | I | *) Chế độ song song: ● R / W = 0 thao tác ghi. ● R / W = 1 thao tác đọc. *) Chế độ nối tiếp: Nhập dữ liệu nối tiếp. |
7 | E1(SCLK1) | I | *) Chế độ cổng song song: Nửa trên của màn hình cho phép tín hiệu và mức cao là hợp lệ.*) Chế độ cổng nối tiếp: tín hiệu SCLK nửa màn hình trên |
8 | E2(SCLK2) | I | *) Chế độ cổng song song: Nửa dưới của tín hiệu cho phép màn hình, hoạt động ở mức cao.*) Chế độ cổng nối tiếp: Nửa dưới của tín hiệu SCLK nối tiếp |
9 | PSB | I | Lựa chọn điều khiển nối tiếp / song song:● H: chế độ song song; ● L: chế độ nối tiếp. |
10-17 | DB0 ~ DB7 | I/O | Kênh truyền dữ liệu của cổng song song giữa MCU và GLCD, Chân D0 ~ D3 bị ngắt kết nối ở chế độ bus 4 bit |
18 | LEDA | -- | Điện áp +3 đến 5V cấp cho đèn nền |
19 | LEDK | -- | GND đèn nền |
20 | VOUT | -- | Điện áp đầu ra cấp cho bộ điều chỉnh độ tương phản( Khi VDD=3V) |
