XH-W1219 Mạch Điều Chỉnh Khống Chế Nhiệt Độ 12VDC 2 Chế Độ

  • HẾT HÀNG
    Đặt mua để có hàng sớm
  • Giá bán: 70.000 đ

  • Mạch điều khiển, khống chế nhiệt độ điều khiển 1 thiết bị.



Ứng dụng: Dùng trong các máy móc cần kiểm soát nhiệt độ như máy ấp trứng gia cầm gà vịt, máy làm lạnh, tủ chứa hoa quả, tủ đông, điều hòa bảo ôn,...
Thông số kĩ thuật

- Dải hoạt động:-50~110 độ C
- Sai số điều khiển:0.1 độ C
- Cảm biến đo nhiệt: nhiệt điện trở NTC10K chống nước, chiều dài 0.5m
- Cảnh báo khi nhiệt độ cao:-49~110 độ C
- Điện áp sử dụng: DC 12V
- Loại ngõ ra:relay 10A (max)
- Nhiệt độ sai khác: 0.1~30 độ C
- Khởi động trễ:0-10 phút
- Nhiệt độ hiệu chỉnh:-10~10 độ C
- Kích thước:60*43*16mm

HƯỚNG DẪN SỬ DỤNG

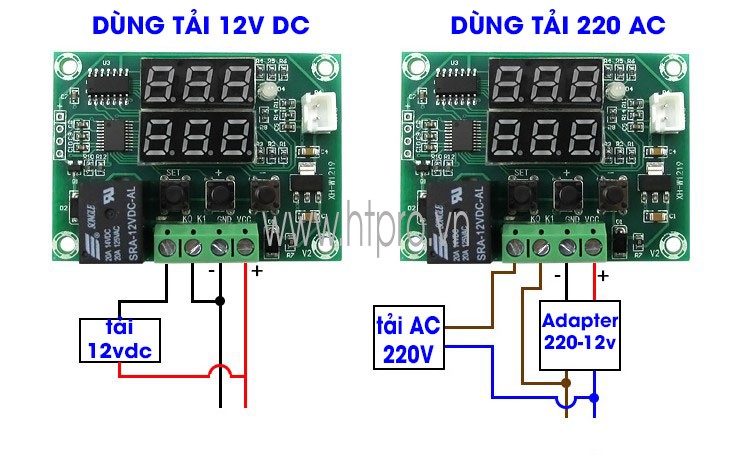

Sơ đồ đấu nối với các loại tải và điện áp thông dụng

XH W1219 so do dau noi


Cách sử dụng chung cho module đo khống chế nhiệt độ 2 chế độ:
- Nhấn (giữ) nút SET để vào hoặc thoát chế độ cài đặt.
- Ở chế độ bình thường thì nhấn (nhả) nút "+", "-" để tăng giảm nhiệt độ thiết lập.
- Cài đặt về chế độ xuất xưởng: Bấm giữ nút "+" và "-" khoảng 3 giây trong khi cấp nguồn.
Có 4 thông số để cài đặt cho từng mục đích sử dụng khác nhau:
P0: Cài đặt chế độ làm lạnh, sưởi nóng.
Thông số này cần cài đặt khi bắt đầu sử dụng: giá trị "H" cho chế độ sưởi nóng, "C" cho chế độ làm lạnh.
P1: Cài đặt giá trị trễ nhiệt
     Trễ nhiệt là giá trị cần thiết để các hệ thống hoạt động hiệu quả hơn, bền bỉ hơn. Tại sao phải có thông số này? Tưởng tượng khi bạn cần đặt nhiệt độ là 30 độ C, khi giá trị nhiệt độ dao động lân cận 30 độ C đó thì relay trên mạch nhảy đi nhảy lại, bộ làm lạnh hoặc làm nóng sẽ liên tục bật tắt làm tiếp điểm nhanh hư hỏng, nguồn điện không ổn định, thậm chí các lốc lạnh còn hay bị "sốc" - nóng máy và hỏng. Giá trị trễ nhiệt này sẽ giúp chúng ta cài đặt cho hệ thống hoạt động theo yêu cầu.
     Ví dụ ta làm một lò ấp trứng gia cầm, cần nhiệt độ khoảng 36 độ C để ấp. Ta cài đặt cho hệ thống nhiệt độ cần đặt là 37 độ, độ trễ nhiệt là 2 độ. Khi đó hệ thống sẽ bật bộ phận đốt nóng khi nhiệt độ <=35 độ C và tắt khi nhiệt độ lên tới 37 độ C. Thời gian lan tỏa từ bộ phát nhiệt đến các vị trí môi trường xung quanh sẽ được tính trung bình là 36 độ C.
     Để mức độ điều khiển nhiệt ổn định hơn, tham khảo các bộ điều khiển khống chế bằng phương pháp PID tại đây
P2: Chỉnh lại sai số nhiệt độ
     Nếu ta đo được nhiệt độ là 30.4 độ ( đo bằng thiết bị chuyên dụng) mà màn hình hiển thị chỉ 30.1 độ, nghĩa là sai số là 0.3 độ. Ta phải nhập số này vào trong thông số P2 để từ sau hệ thống mới hoạt động chính xác so với yêu cầu
P3: Cài đặt chế độ trễ khi khởi động
     Thông số này sử dụng khi hoạt động ở chế độ làm lạnh và nguồn lạnh là các máy nén. Nếu đang hoạt động mà mất điện, các máy nén khí làm lạnh thường không hoạt động được ngay do tắc ga (sốc). Khi đó động cơ trong máy sẽ không chạy mà bị bó cứng làm nóng máy (các rơle bảo vệ sẽ cắt điện nếu động cơ quá nóng), tiêu tốn điện năng và có thể gây hư hỏng. Chế độ này sẽ làm trễ lại theo thời gian được cài đặt mới cấp điện cho máy lạnh khi hệ thống có điện trở lại.( các máy lạnh thông thường là từ 3 đến 6 phút).
P4: Cài đặt nhiệt độ cảnh báo
     Khi nhiệt độ tăng quá mức đã cài đặt trong chế độ này, màn hình sẽ nhấp nháy để báo hiệu.
Ví dụ về chế độ sưởi ấm ( áp dụng trong máy ấp trứng, úm gia cầm,...)
Mục đích: Cài đặt cho bộ phận đốt nóng khi đến 35 độ thì dừng đốt, khi nhiệt độ giảm xuống đến 30 độ thì tiếp tục đốt nóng:
- Giữ nút SET khoảng 3 giây để vào chế độ cài đặt, cài đặt cho P0 ở mức H.
- Giữ nút SET để trở về chế độ đo nhiệt độ, bấm nút SET để đèn xanh nhấp nháy, cài đặt nhiệt độ 35 độ C.
- Độ trễ nhiệt mặc định là 2 độ C, để cài đặt thành 5 độ C, nghĩa là khi nhiệt độ giảm xuống 5 độ so với nhiệt độ cần thiết đã cài đặt, ta làm như sau: Nhẫn giữ nút SET để vào chế độ cài đặt, chọn chế độ P1, thay đổi giá trị thành 5 ( dùng nút +, - để thay đổi), sau đó nhấn giữ nút SET để về chế độ hoạt động bình thường.

Ví dụ về chế độ làm lạnh, giữ lạnh ( áp dụng vào điều hòa, tủ lạnh, kho thùng đông lạnh, trữ hoa quả,...)
Mục đích: Cài đặt cho bộ phận làm lạnh khi nhiệt độ hạ xuống 23 độ thì dừng làm lạnh, khi tăng đến 27 độ thì tiếp tục làm lạnh.
- Bấm giữ nút SET vào chế độ cài đặt, thiết lập P0 thành giá trị C
- Bấm giữ nút SET để về chế độ bình thường, nhấn nút SET để đèn xanh nhấp nháy, điều chỉnh tăng giảm thành 23 độ C
- Bấm giữ nút SET để vào chế độ cài đặt, thiết lập P1 thành 4 để thiết lập độ trễ nhiệt độ thành 4 độ C. Sau đó bấm giữ nút SET để về chế độ bình thường.
