Module ESP32-CAM

HẾT HÀNG
Đặt mua để có hàng sớm

Giá bán: 145.000 đ
- ESP32-CAM có một module camera cỡ nhỏ có thể hoạt động như một hệ thống độc lập với kích thước 27x40.5x4.5mm và dòng ở chế độ deep sleep lên đến 6mA.
- ESP32-CAM được đóng gói DIP-16 (Dual In-line Package) và có thể được lắp trực tiếp vào bo mạch chủ, cung cấp cho khách hàng chế độ kết nối với độ tin cậy cao, thuận tiện cho việc ứng dụng trong các thiết bị IoT khác nhau.
- Module cần phải được lập trình với ESP-IDF và không hỗ trợ Arduino IDE.
- Sử dụng rộng rãi trong các ứng dụng IoT: các thiết bị thông minh trong nhà, giám sát và điều khiển không dây, nhận dạng không dây QR, tín hiệu hệ thống định vị không dây,…
- Bộ sản phẩm chỉ có module ESP32 không bao gồm camera.
- Lưu ý: Nhà sản xuất Ai-Thinker có thông báo về việc thay đổi một số kí hiệu trên Module.

Hướng dẫn mua hàng

Chi tiết sản phẩm
Bình luận

Thông số kỹ thuật:

Tên	Mô tả
Điện áp cung cấp	5V
SPI Flash	Mặc định 32MB
RAM	520KB SRAM + 4MB PSRAM
Bộ nhớ ngoài	Khe cắm thẻ micro SD lên đến 4GB
Bluetooth	Chuẩn Bluetooth 4.2 BR/EDR và BLE
WiFi	802.11 b/g/n
Interface	UART, SPI, I2C, PWM
IO Port	9
Tốc độ truyền UART	115200bps(Mặc định)
Camera	+ Đầu nối FPC + Hỗ trợ camera OV2640(bán kèm theo board) hoặc camera OV7670 + JPEG(chỉ hỗ trợ OV2640), BMP, GRAYSCALE + Đèn led
Dải quang phổ	2412 ~2484MHz
Antenna	Onboard PCB antenna, gain 2dBi
Transmit Power	802.11b: 17±2 dBm (@11Mbps) 802.11g: 14±2 dBm (@54Mbps) 802.11n: 13±2 dBm (@MCS7)
Receiving Sensitivity	CCK, 1 Mbps : -90dBm CCK, 11 Mbps: -85dBm 6 Mbps (1/2 BPSK): -88dBm 54 Mbps (3/4 64-QAM): -70dBm MCS7 (65 Mbps, 72.2 Mbps): -67dBm
Tiêu thụ điện năng	+ Tắt đèn flash: 180mA@5V + Bật đèn flash và bật độ sáng tối đa: 310mA@5V + Deep-sleep: 6mA@5V + Moderm-sleep: 20mA@5V + Light-sleep: 6.7mA@5V
Bảo mật	WPA/WPA2/WPA2-Enterprise/WPS
Nhiệt độ hoạt động	-20 ℃ ~ 85 ℃
Môi trường bảo quản	-40 ℃ ~ 90 ℃ , < 90%RH

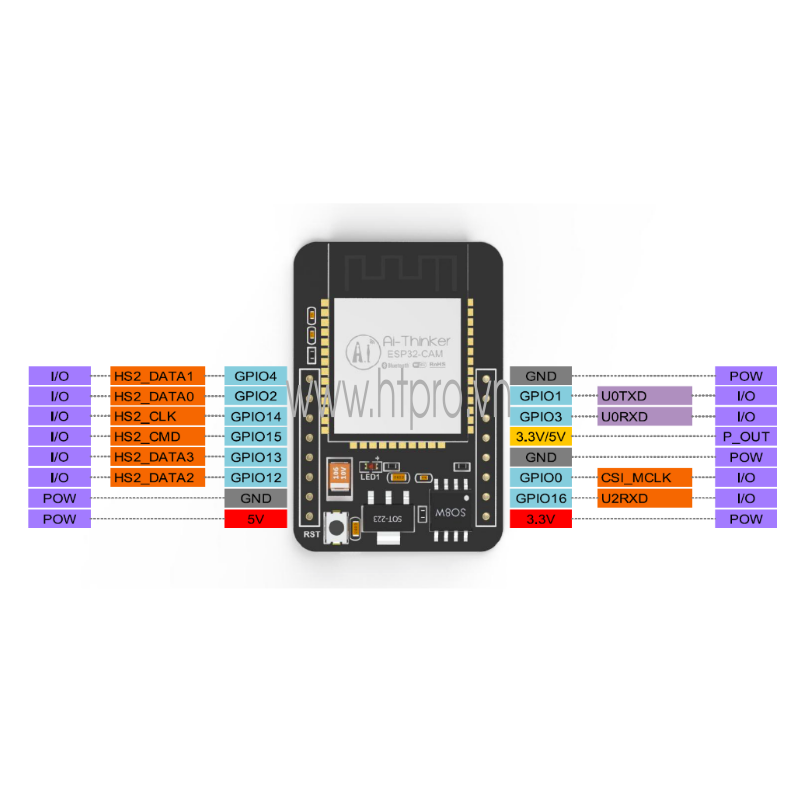

PINOUT ESP32-CAM

CAM	ESP32
D0	PIN5
D1	PIN18
D2	PIN19
D3	PIN21
D4	PIN36
D5	PIN39
D6	PIN34
D7	PIN35
XCLK	PIN0
PCLK	PIN22
VSYNC	PIN25
HREF	PIN23
HREF	PIN23
SCL	PIN27
POWER	PIN PIN32

PINOUT ESP32-SD

SD	ESP32
CLK	PIN14
CMD	PIN15
DATA0	PIN2
DATA1/Flash	PIN4
DATA2	PIN12
DATA3	PIN13

Chú ý:

Đảm bảo công suất đầu vào của module tối thiểu là 5V/2A, nếu không hình ảnh sẽ có hiện tượng bị gợn sóng nước.
Pin GPIO32 của ESP32 điều khiển nguồn điện của camera. Khi camera hoạt động, kéo pin GPIO32 xuống mức thấp.
Vì IO0 được kết nối với XCLK của camera, do đó để trống IO0 nếu sử dụng.

Lưu ý: Nhà sản xuất Ai-Thinker có thông báo về việc thay đổi một số kí hiệu trên Module.

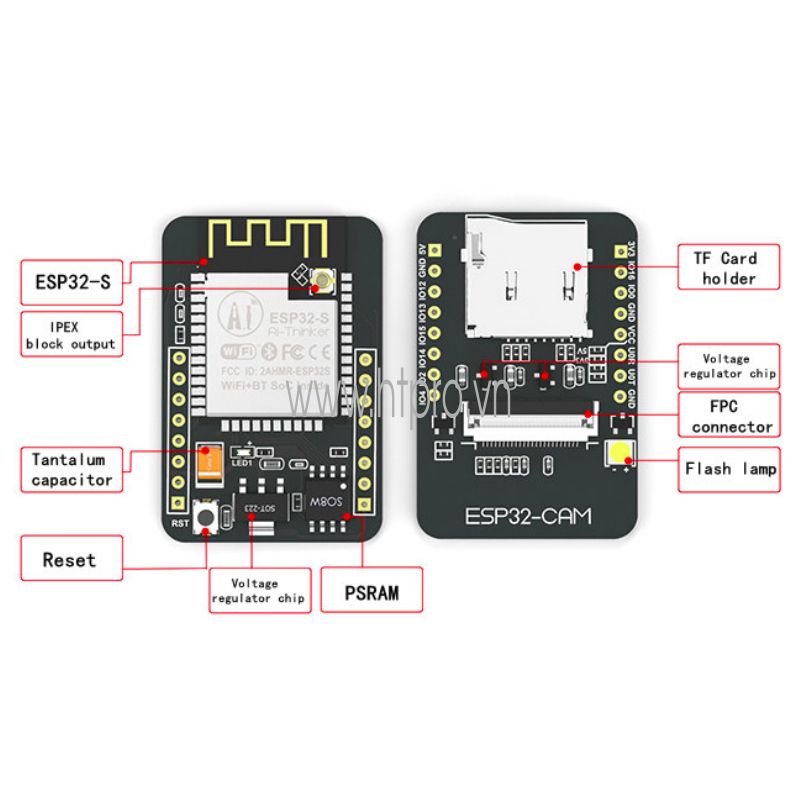

Hình ảnh: ( bản cũ). Bản thay đổi được cập nhật trên hình ảnh chính của sản phẩm.
